Suriken

Вот, интересно...
Есть у меня прибор, питающийся от шины USB. Есть у меня блок питания на 5.3 В.
Решил я посадить прибор на блок питания, чтобы можно было использовать без компа.
Прибор потребляет ток 40 мА. Посчитав, я получил, что нужно прицепить резистор на 7.5 Ом.
Такого резистора у меня нет, есть только на 10 Ом. Решил подключить прибор напрямую к 5.3 В, чтобы не снижать мощность.

Вопрос: Насколько это плохо для прибора и быстро ли он сгорит? Т.е. может ли в USB быть отклонение напряжения до 0.3 В?



DJ.

Что за БП? Если какой-нидь китайский адаптер переменного тока, то я б никогда не поверил, что там 5,3В лишь на основании того что на нем так написано! Нужно обязательно проверить, причем под нагрузкой(!) ибо напряжение под нагрузкой и без в этих китайцах может различаться чуть-ли не в разы Я так себе как-то чуть моторчики к монтировке не спалил. На адаптере написано 6В, а на самом деле дает все 10В и иди потом ищи тех китайцев, которые на нем 6В написали

А лишние 0,3В, если БП честно выдает 5,3В, вряд ли спалят девайс



Ashin

все зависит от схемотехники прибора, там наверняка есть степдаун регулятор так что 0.3В никакой погоды не сделают.



Suriken

Девайс есть "Улучшитель воздуха". Т.е. генератор отрицательных ионов. В нем стоит керамический трансформатор (?). Насчет схемы питания не знаю.

А блок питания прийду домой - померяю.



adam

Можно ссылочку на сие чудо?

А что такое "керамический трансформатор?



Suriken

Ссылочка вот: http://www.tangshop.com/usb-ionizer-air-freshener.html

Абшибся, там написано: "Пьезо-керамический трансформатор", - что это такое, понятия не имею.



DIK

Ну это не совсем трансформатор в привычном понимании, а скажем так генератор высокого напряжения для пьезо пластин, которые и вырабатывают ионы при разрядах между пластинами.
А 0,3В и правда для такого не очень электронного устройства значения не имеет.



Suriken

Разрядов не видно... Может они незаметные.



DJ.

Вот интересно - на кой ему USB-port? Мож он инфу какую о состоянии воздуха на комп выводит? Или может он только тот воздух "очищает", что компом "загрязняется"? Т.е. комп генерит положительные ионы, а он ему в пику столько же отрицательных



adam

Даа, чего только не впаривают
Интересно было бы разобрать и посмотреть этот девайс



Suriken

За 25 евро я дам тебе его разломать =)



adam

Зачем его ломать?
Я только посмотрю и отдам



Suriken

Чего там смотреть, там бы вольтметр с ограничением на 5-10 киловольт, тогда бы можно смотреть. А так боюсь замкнуть.



adam

никаких проблем, у меня делитель 1:1000 есть



Suriken

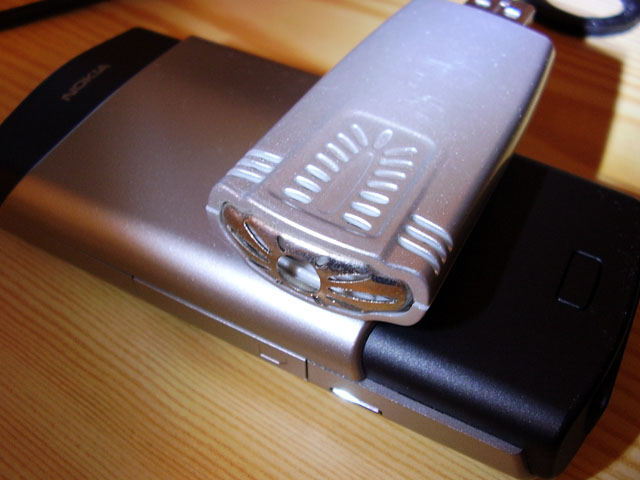

Общий вид девайса.

Изображения



zuber

Хмм.... пора делать "разгон злых духов" для УСБ . Рынок есть!

-----------------
-=*=-



Suriken

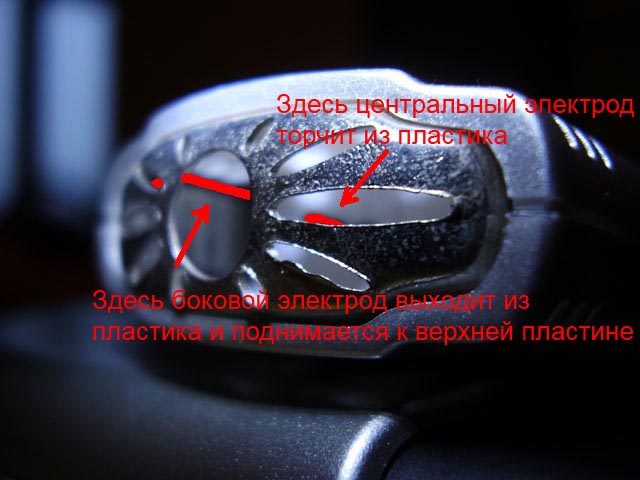

Расположение электродов.

Расстояние от кончика центрального электрода до металлической крышки - примерно 8-10 мм.

Изображения



mikkakaulio

Так это обычная зажигалка с пьезо-элементом



IKO

неа, не обичная, работает от USB а не от болшого пальца руки

-----------------
"Можно любить драться, можно не любить драться, но лучше всё таки уметь драться!"

"Не задавайте боксеру таких вопросов на которые он не сможет ответить словами!"



Suriken

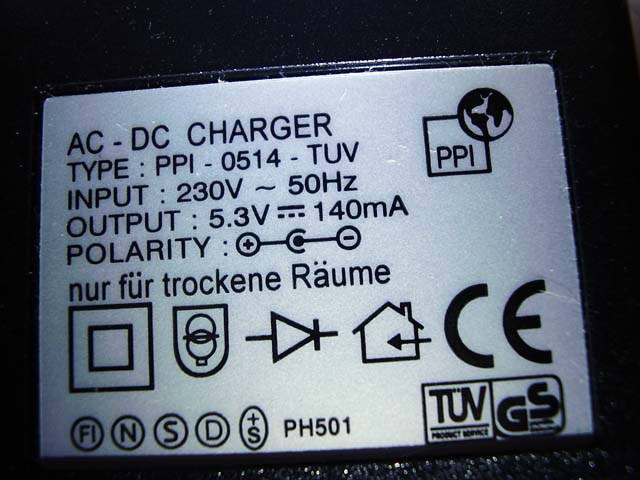

Блок питания.

Без нагрузки дал 5.4 В

При включении на 120 Ом дал 3.53 В и 27.9 мА

Изображения



Suriken

Кстати, откопал у себя ручку-детектор. Ну, такая штука с диодиком, полевым транзистором и батарейками. Реагирует на слабые наводки.
Так при включении девайса индикатор начинал улавливать разряды на расстоянии 5 см от устройства. Если поднести ближе, то индикатор устойчиво мерцает с частотой ~10 Гц. Это если устройство включить в блок питания.

Если подключить, как полагается, к USB. То индикатор начинает светиться на расстоянии 15 см. А при ближнем расположении - устойчиво горит.

Вывод: блок питания не дает достаточно мощности для запуска устройства.
Девайс работает. А эффективность - это не известно как проверить.
